Diagnosekoffer zur Rücklaufmengenmessung im Kreislaufverfahren

Art.-Nr. LE-UNKR0602

Technische Merkmale

Ein Anschlussvorgang = fünf wichtige Messgrößen im Langzeittest gleichzeitig ablesen!

  1. Absolute Rücklaufmenge je Injektor (ml/min)
  2. Rücklaufmenge im Vergleich
  3. Rücklaufdruck (-1 bar – 16 bar)
  4. Rücklauftemperatur
  5. Luftblasenbildung im Rücklauf
  • Kurze Installationszeit durch verwechslungssicheres Kupplungssystem
  • Für alle Bosch-, Siemens-, Denso- und Delphi-Einspritzsysteme (auch Piezo) ausgelegt
  • Langzeittest bei verschiedenen Drehzahlen und Motortemperaturen in Verbindung mit Motor- Diagnosegerät möglich
  • Druckmanometer und Temperaturfühler zwischenkoppelbar
  • Top Qualität durch Verwendung hochwertiger Einzelkomponenten „Made in Germany“

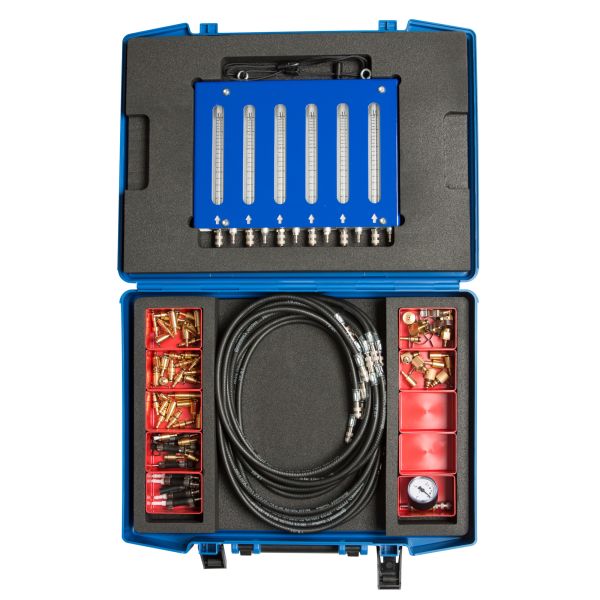

Inhalt

  • Rücklaufmengenmessgerät 2-40ml/min 6 Zylinder
  • Adapterschlauchsatz 2-tlg. 70cm
  • Verbinderstücke T20-T20 (6 Stck.)
  • Manometer 0-1,6 bar
  • Temperaturfühler 0-120°C
  • Adapterschlauch 2m
  • Verbinderstück T21-T21

  • Ringöse mit Stecknippel M8
  • Adapter S20 mit Ringöse M8 (6 Stck.)
  • Hohlschraube M8
  • Sammelblock 6+1 tlg.
  • Hutmutter M8
  • Adapterpaare Bosch MV (6 Stck.)
  • Komplett im Kunststoffkoffer mit Schaumstoffeinlage

Zubehör

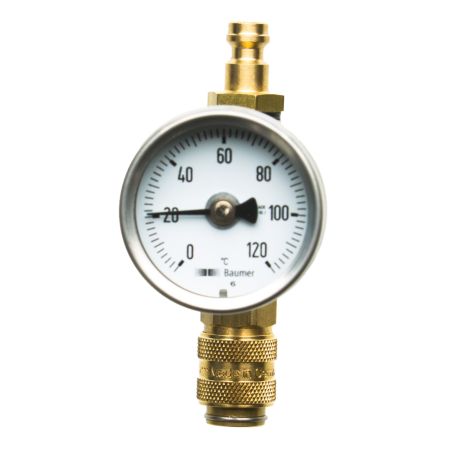

Temperaturfühler 0 - 120°C zur Messung der Rücklauftemp.

Art.-Nr- LE-XXTF2101

Manometer 0 - 1,6 bar (Bosch, Siemens, Denso) zur Messung des Rücklaufdrucks

Art.-Nr. LE-XX012001

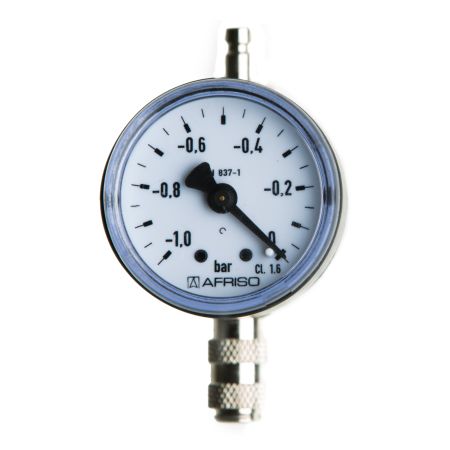

Manometer -1 - 0 bar (Delphi) zur Messung des Rücklaufdrucks

Art.-Nr. LE-XX002001

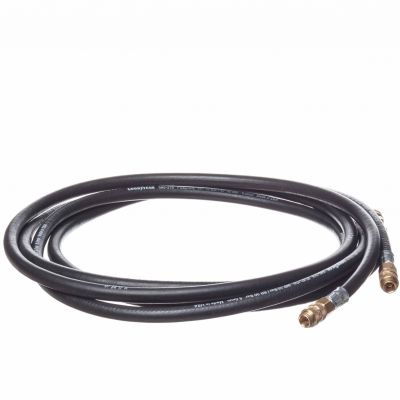

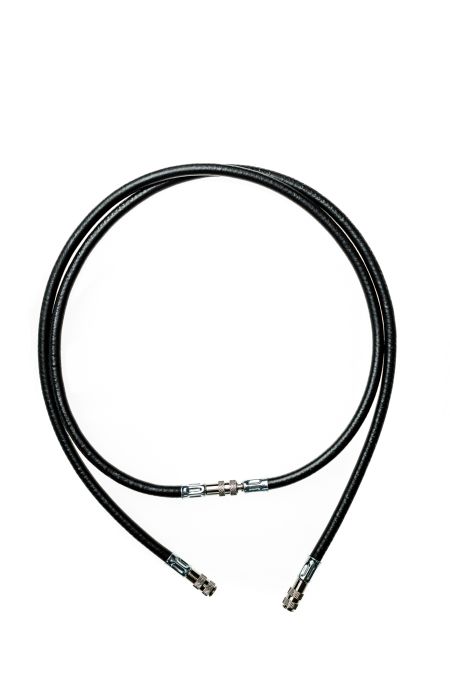

Verlängerungsschlauch 2-tlg., 1,5m zur Messung während der Fahrt

Art.-Nr. LE-AVKRXX01

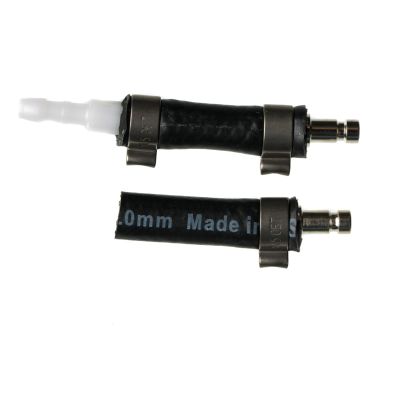

Adapterschlauchsatz 2-tlg., 70cm für die Messung während der Fahrt (für ein 6-Zylinder-Gerät werden 6 Schlauch paare benötigt)

Art.-Nr. LE-AVKRXX02

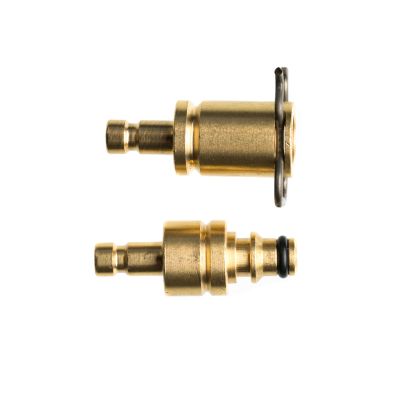

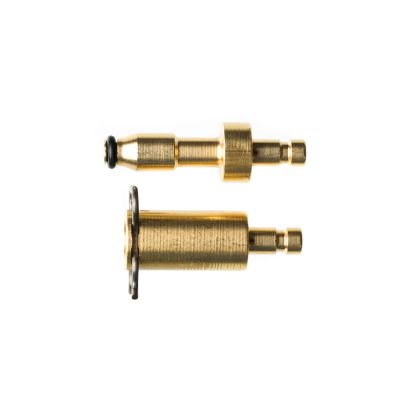

Adapterpaar Bosch Piezo & Continental (2-tlg.) zur Verwendung mit Rücklaufmengenmessgerät LE-UNKR0602

Art.-Nr. LE-AVKRBO11 (6 Paar)
Art.-Nr. LE-AVKRBO09 (4 Paar)

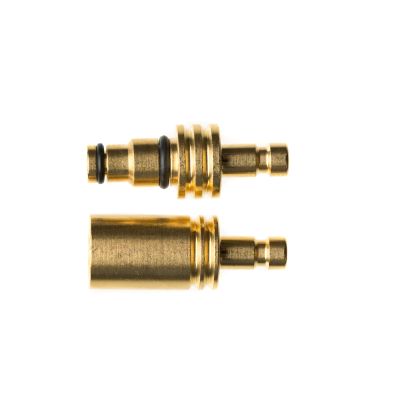

Adapterpaar Bosch Magnetventil Gen. 1 (2-tlg.) zur Verwendung mit Rücklaufmengenmessgerät LE-UNKR0602

Art.-Nr. LE-AVKRBO12 (6 Paar)
Art.-Nr. LE-AVKRBO10 (4 Paar)

Adapterpaar Bosch Magnetventil Gen. 2 (2-tlg.) zur Verwendung mit Rücklaufmengenmessgerät LE-UNKR0602

Art.-Nr. LE-AVKRBO13 (6 Paar)
Art.-Nr. LE-AVKRBO08 (4 Paar)

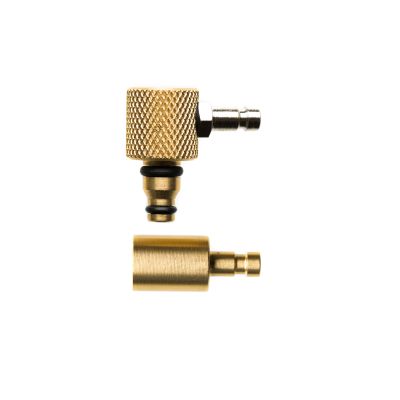

Adapterpaar Delphi I (2-tlg.) zur Verwendung mit Rücklaufmengenmessgerät LE-UNKR0602

Art.-Nr. LE-AVKRDL03 (4 Paar)

Adapterpaar Delphi II (2-tlg.) zur Verwendung mit Rücklaufmengenmessgerät LE-UNKR0602

Art.-Nr. LE-AVKRDL04 (4 Paar)

Adapterpaar Delphi III (2-tlg.) zur Verwendung mit Rücklaufmengenmessgerät LE-UNKR0602

Art.-Nr. LE-AVKRDL05 (4 Paar)

Adapterpaar Denso (2-tlg.) zur Verwendung mit Rücklaufmengenmessgerät LE-UNKR0602

Art.-Nr. LE-AVKRDE03 (4 Paar)
